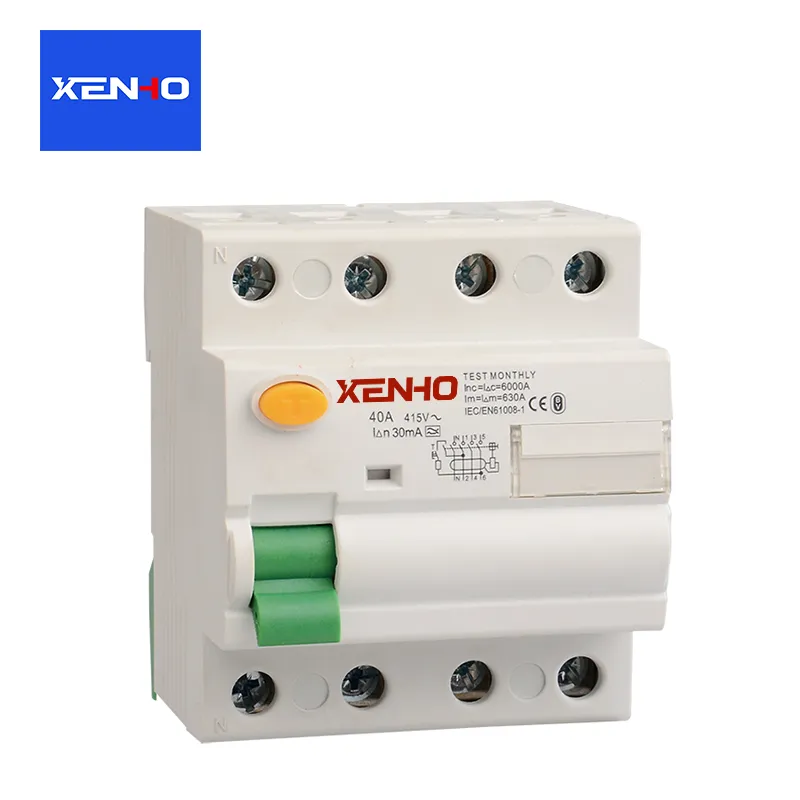

مدار شکن جریان باقیمانده AC نوع 4P RCCB

کارخانه XENHO به عنوان یک تولید کننده تخصصی چینی و تامین کننده مدار قطع کننده مدار جریان باقیمانده AC نوع 4P، دستگاه هایی با طراحی مدولار تولید می کند که دوام الکتریکی و مکانیکی استثنایی را ارائه می دهد. این RCCBها به گونه ای طراحی شده اند که در محیط های عملیاتی پیچیده - از جمله شرایط دمای بالا، رطوبت بالا و تداخل الکترومغناطیسی قوی - مقاومت کنند و کاملاً با استانداردهای کمیسیون بین المللی الکتروتکنیکی (IEC) و همچنین الزامات مختلف صدور گواهینامه جهانی مطابقت دارند.

مدار قطع کننده مدار جریان باقیمانده AC نوع 4P RCCB چیست؟

قطع کننده مدار جریان باقیمانده AC نوع 4P RCCB همچنین به عنوان یک دستگاه محافظ جریان باقیمانده 4 قطبی نوع AC شناخته می شود - به طور خاص برای تشخیص جریان های باقیمانده در مدارهای الکتریکی ناشی از خطاهای عایق طراحی شده است. هنگامی که جریان نشتی به جریان قطع نامی دستگاه می رسد، به سرعت منبع تغذیه را در عرض 0.1 ثانیه قطع می کند و در نتیجه از خطرات شوک الکتریکی و آتش سوزی الکتریکی جلوگیری می کند.

عنصر حسگر هسته آن از یک هسته آهنی حلقوی با نفوذپذیری بالا، همراه با یک واحد کنترل الکترونیکی دقیق، برای اطمینان از پاسخ دقیق و قابل اعتماد حتی در شرایط عملیاتی پیچیده شامل جریان‌های نشتی AC که با اجزای DC تپنده‌ای روی هم قرار گرفته‌اند، استفاده می‌کند.

مدار قطع کننده جریان باقیمانده AC نوع 4P محدوده جریان نامی RCCB از 25 آمپر تا 63 آمپر، با ظرفیت شکست تا 6 کیلو آمپر است. برای شبکه‌های توزیع برق پایانه‌ای که در AC تکفاز 400 ولت یا پایین‌تر کار می‌کنند، مناسب است و به‌ویژه برای بارهای الکتریکی مدرن - مانند تهویه‌کننده‌های فرکانس متغیر و ایستگاه‌های شارژ EV - که شامل اجزای DC جزئی هستند، مناسب است.

اقدامات کنترل خطر آسیب

مدار قطع کننده جریان باقیمانده AC نوع 4P (RCCB) ما دارای یک محفظه پلاستیکی مهندسی با مقاومت بالا و مقاوم در برابر شعله است که به طور موثر در برابر ضربه های خارجی و تغییر شکل در دمای بالا مقاومت می کند.

این دارای یک مکانیسم حفاظتی بیش از حد حرارتی نوار دو فلزی داخلی است تا از پیری و آسیب اجزای داخلی ناشی از جریان بیش از حد پایدار جلوگیری کند.

پایانه های سیم کشی مجهز به مکانیزم های گیره دار فنری هستند تا از شل شدن سیم جلوگیری شود و در نتیجه از ایجاد قوس الکتریکی یا تماس ضعیف الکتریکی جلوگیری شود.

قبل از ارسال، تمام محصولات ما تحت آزمایش سقوط آزاد 1.2 متری و بررسی دقیق چرخه دمایی از -25 درجه سانتیگراد تا +85 درجه سانتیگراد قرار می گیرند که از یکپارچگی ساختاری آنها در طول حمل و نقل و در شرایط محیطی شدید اطمینان حاصل می کند.

مشخصات فنی

ولتاژ نامی: 230 ولت AC 50 هرتز؛

جریان عملیاتی نامی: 30 میلی آمپر (قابل انتخاب: 10/30/100/300 میلی آمپر)؛

تعداد قطب: 4P;

روش نصب: نصب ریلی DIN، مطابق با DIN EN 60715.

ولتاژ مقاومت در برابر ضربه: 4 کیلو ولت;

درجه آلودگی: درجه 3;

درجه حفاظت: IP20;

استانداردهای مطابق با: IEC 61008-1، GB/T 16916.1؛

نوع حفاظت در برابر نشت: نوع A (جریان های باقیمانده AC و ضربان دار DC را تشخیص می دهد).

استقامت مکانیکی: ≥10000 سیکل؛

استقامت الکتریکی: ≥6000 سیکل؛

دمای محیط عملیاتی: -25 درجه سانتیگراد تا +65 درجه سانتیگراد.

محدوده دمای نگهداری: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.

پارامترهای محصول

بارگیری و حمل و نقل:

ما از جعبه‌های چوبی استاندارد صادراتی استفاده می‌کنیم که هر کدام با لایه‌های ضربه‌گیر و ضد رطوبت پوشانده شده‌اند تا ایمنی در طول حمل و نقل طولانی مدت را تضمین کنند. ما از حمل و نقل چندوجهی - از جمله حمل و نقل دریایی، هوایی و ریلی - پشتیبانی می کنیم و خدمات جامعی را ارائه می دهیم که ترخیص کالا از گمرک و بازرسی تجاری را پوشش می دهد. قبل از تحویل، بازرسی مجدد عملکرد کامل انجام می شود. این محموله با گزارش بازرسی کارخانه، گواهی انطباق محصول و دستورالعمل نصب و بهره برداری همراه است.

سوالات متداول

Q1: Circuit Circuit Breaker 4P Residual Current Circuit Breaker RCCB چه چیزی با کلیدهای مدار استاندارد متمایز می کند؟

پاسخ: برخلاف کلیدهای استاندارد که فقط در برابر اضافه بار و اتصال کوتاه محافظت می کنند، این RCCB به طور خاص جریان های نشتی را تشخیص داده و برق را قطع می کند تا از شوک الکتریکی و خطرات آتش سوزی جلوگیری کند.

Q2: آیا می توان از این RCCB با وسایل مدرن مانند شارژرهای برقی استفاده کرد؟

پاسخ: بله، از تشخیص نشت DC ضربانی پشتیبانی می کند و آن را برای ایستگاه های شارژ EV و دستگاه های مبتنی بر اینورتر بسیار مناسب می کند.

Q3: هر چند وقت یکبار باید RCCB آزمایش شود؟

پاسخ: توصیه می شود برای اطمینان از عملکرد مناسب، دستگاه را ماهانه با استفاده از دکمه تست تست کنید.

Q4: آیا برای محیط های خشن مناسب است؟

پاسخ: بله، این محصول برای عملکرد در رطوبت بالا، دمای شدید و شرایط الکترومغناطیسی قوی طراحی شده است.

Q5: محصول چه گواهینامه هایی دارد؟

A: با استانداردهای IEC مطابقت دارد و دارای گواهینامه های CB، CE و RoHS است که از انطباق جهانی اطمینان حاصل می کند.
