مدار شکن DC چیست و چگونه می توان آن را انتخاب کرد؟

A قطع کننده مدار DCمدارهای الکتریکی جریان مستقیم را در برابر جریان بیش از حد و بسته به طراحی آن، اتصال کوتاه محافظت می کند. برخلاف سیستم‌های AC، سیستم‌های DC یک جریان طبیعی از صفر در هر نیم‌سیکل عبور نمی‌کنند، که قطع قوس را چالش‌برانگیزتر می‌کند. این راهنما عملکرد قطع کننده مدار DC، انواع اصلی، رتبه بندی های ضروری، الزامات کاربرد، ملاحظات نصب، اشتباهات رایج خرید و شیوه های نگهداری را توضیح می دهد تا به خریداران کمک کند تا حفاظت مناسب برای سیستم های الکتریکی خود را انتخاب کنند.

1. مدار شکن DC چیست؟

A قطع کننده مدار DCیک وسیله حفاظت الکتریکی است که برای قطع جریان مستقیم در زمانی که مدار دچار اضافه بار، اتصال کوتاه یا شرایط خطای مشخص دیگری می شود، طراحی شده است. با باز کردن مدار، به محافظت از کابل‌ها، تجهیزات الکتریکی، اجزای تبدیل برق و بارهای متصل در برابر جریان آسیب‌رسان بالقوه کمک می‌کند.

جریان مستقیم در درجه اول در یک جهت جریان دارد. معمولاً توسط باتری ها، پانل های فتوولتائیک، سلول های سوختی و منابع تغذیه DC تامین می شود. با توجه به اهمیت فزاینده این فناوری ها در سیستم های مدرن انرژی و صنعتی، حفاظت از مدار DC قابل اعتماد به بخشی ضروری از طراحی سیستم الکتریکی تبدیل شده است.

چرا حفاظت از مدار DC مهم است؟

جریان بیش از حد می تواند هادی ها را بیش از حد گرم کند، به عایق آسیب برساند، قطعات الکترونیکی را تخریب کند و خطر آتش سوزی ایجاد کند. یک بریکر که به درستی انتخاب شده است، با قطع مدار آسیب دیده مطابق با ویژگی های عملیاتی طراحی شده، مدت زمان جریان خطا را محدود می کند.

• حفاظت از تجهیزات:به جلوگیری از آسیب به باتری ها، اینورترها، کنترلرها و سایر دستگاه های متصل کمک می کند.
• محافظ کابل:خطر گرم شدن بیش از حد هادی را زمانی که دستگاه محافظ به درستی با درجه بندی کابل هماهنگ شده باشد، کاهش می دهد.
• تداوم عملیات:اجازه می دهد تا خطاها جدا شوند تا مدارهای بدون تأثیر بتوانند در جایی که معماری سیستم اجازه می دهد به کار خود ادامه دهند.
• راحتی نگهداری:هنگامی که دستگاه برای آن منظور مناسب باشد و طبق دستورالعمل آن استفاده شود، وسیله ای برای جداسازی مدار فراهم می کند.
• ایمنی سیستم:از یک استراتژی حفاظتی هماهنگ در کنار اتصال به زمین، عایق و سایر حفاظت های الکتریکی پشتیبانی می کند.

قطع کننده مدار به تنهایی یک راه حل ایمنی کامل نیست. حفاظت موثر همچنین به طراحی صحیح سیستم، سیم کشی مناسب، محاسبات مناسب جریان خطا و انطباق با کدهای الکتریکی قابل اجرا بستگی دارد.

2. مدار شکن DC چگونه کار می کند؟

یک مدارشکن DC جریان عبوری از مدار را کنترل می کند و هنگامی که مکانیسم عملکرد آن خطای واجد شرایط را تشخیص می دهد جریان را قطع می کند. فرآیند دقیق به ساختار شکن، ویژگی های سفر و کاربرد مورد نظر بستگی دارد.

حفاظت از اضافه بار

اضافه بار زمانی اتفاق می‌افتد که یک مدار جریان بیشتری از آنچه در نظر گرفته شده برای یک دوره پایدار حمل کند. به عنوان مثال، یک منبع تغذیه DC صنعتی ممکن است به دلیل تقاضای بیش از حد یا نقص در عملکرد، بالاتر از بار طراحی شده خود کار کند.

بسیاری از قطع کننده های مدار DC مینیاتوری از مکانیزم ترمیم تریپ استفاده می کنند. جریان اضافی یک عنصر دو فلزی را تا زمانی که به اندازه کافی خم شود تا مکانیسم حرکت را آزاد کند، گرم می کند. این پاسخ به طور کلی وابسته به زمان است: یک اضافه بار متوسط ​​ممکن است طولانی تر از یک اضافه بار بسیار بزرگتر طول بکشد.

حفاظت از اتصال کوتاه

یک اتصال کوتاه یک مسیر ناخواسته با مقاومت کم ایجاد می کند که می تواند جریان بسیار بالایی تولید کند. بسیاری از قطع کننده های مغناطیسی حرارتی دارای مکانیزم حرکت مغناطیسی هستند که به سرعت به جریان خطای بالا پاسخ می دهد. بریکرهای الکترونیکی ممکن است به جای آن از حسگرها و مدارهای کنترلی برای تشخیص شرایط خطای مشخص شده و شروع وقفه استفاده کنند.

بریکر باید دارای درجه ولتاژ DC مناسب و ظرفیت قطع DC کافی برای جریان خطای احتمالی در نقطه نصب باشد. یک درجه جریان اسمی بالا به تنهایی نشان نمی دهد که یک دستگاه می تواند به طور ایمن اتصال کوتاه را قطع کند.

قطع قوس

هنگامی که تماس ها از هم جدا می شوند در حالی که جریان جریان دارد، یک قوس الکتریکی می تواند بین آنها ایجاد شود. در مدارهای AC، جریان به طور طبیعی در طول هر چرخه از صفر می گذرد و به خاموش شدن قوس کمک می کند. جریان DC در شرایط عادی حالت پایدار، گذرگاه‌های صفر تکرارشونده یکسانی را ایجاد نمی‌کند.

به همین دلیل، قطع کننده های مدار DC ممکن است از ترتیبات تماسی، کانال های قوس الکتریکی، سیستم های فوران قوس مغناطیسی یا دیگر ساختارهای کنترل قوس استفاده کنند. این ویژگی‌ها به طولانی‌تر شدن، خنک کردن، تقسیم یا خاموش کردن قوس کمک می‌کنند تا بتوان مدار را به‌طور ایمن در شرایط کاری درجه‌بندی شده دستگاه قطع کرد.

3. قطع کننده مدار DC چه تفاوتی با یک بریکر AC دارد؟

کلیدهای مدار DC و AC هدف اصلی یکسانی دارند، اما الزامات وقفه آنها می تواند به طور قابل توجهی متفاوت باشد. انتخاب یک دستگاه صرفاً به این دلیل که رتبه فعلی آن با مدار مطابقت دارد می تواند منجر به محافظت ناکافی شود.

برخی از بریکرها برای عملکرد AC و DC گواهینامه دارند، اما رتبه بندی و تنظیمات مجاز آنها ممکن است متفاوت باشد. یک محصول دارای رتبه دوگانه باید طبق رتبه بندی های خاص و نمودارهای سیم کشی ارائه شده توسط سازنده آن نصب شود.

4. چه نوع قطع کننده مدار DC موجود است؟

مناسب ترین قطع کننده مدار DC به بار، مشخصات خطا، زمان پاسخگویی مورد نیاز، فضای موجود و استراتژی نگهداری بستگی دارد. درک طرح های اصلی به خریداران کمک می کند تا محصولات را با دقت بیشتری مقایسه کنند.

مدارشکن حرارتی مغناطیسی DC

بریکرهای حرارتی مغناطیسی حفاظت از اضافه بار حرارتی را با حفاظت از اتصال کوتاه مغناطیسی ترکیب می کنند. آنها معمولاً برای تابلوهای توزیع DC، مدارهای کنترلی و کاربردهای صنعتی انتخاب شده در نظر گرفته می شوند.

• دو شکل مکمل حفاظت از جریان اضافه را ارائه دهید.
• می تواند برای طیف گسترده ای از نیازهای توزیع معمول مناسب باشد.
• به راستی‌آزمایی دقیق منحنی‌های سفر و رتبه‌بندی وقفه DC نیاز دارید.

مدارشکن الکترونیکی DC

طرح های الکترونیکی از سنسورهای جریان و مدارهای کنترل الکترونیکی برای تشخیص شرایط خطای مشخص استفاده می کنند. بسته به محصول، آنها ممکن است آستانه های حفاظتی قابل تنظیم، نشانگر وضعیت، نظارت از راه دور یا عملکردهای ارتباطی را ارائه دهند.

این ویژگی‌ها می‌توانند در تأسیسات و سیستم‌های خودکار که زمان از کار افتادگی آن گران است، ارزشمند باشند. با این حال، خریداران باید تأیید کنند که آیا محصول یک قطع کننده مکانیکی معمولی، یک سوئیچ محافظ الکترونیکی یا یک دستگاه حالت جامد است، زیرا روش‌های وقفه و رفتار خرابی آنها می‌تواند متفاوت باشد.

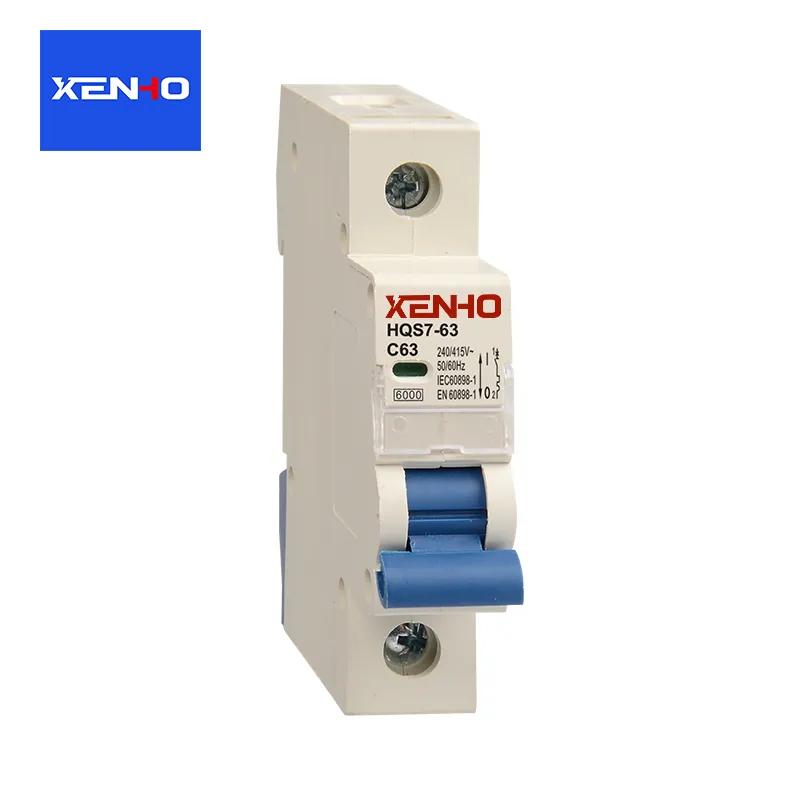

مدار شکن DC مینیاتوری

قطع کننده های مدار مینیاتوری دستگاه های فشرده ای هستند که در کاربردهای توزیع DC ولتاژ پایین مناسب استفاده می شوند. ردپای کوچک آنها می تواند طرح بندی پانل ها را ساده کند، اما مناسب بودن آنها همچنان به ولتاژ نامی، ظرفیت شکست، آرایش قطب ها و پیکربندی DC مورد تایید سازنده بستگی دارد.

مدار بریکرهای DC قالبی و صنعتی

بریکرهای محفظه قالبی و دیگر بریکرهای صنعتی برای سیستم هایی با سطوح جریان، شرایط خطا یا الزامات نصب بیشتر در دسترس هستند. بسته به مدل، ممکن است تنظیمات سفر، لوازم جانبی، کنتاکت های کمکی و ادغام با تابلوهای صنعتی قابل تنظیم را ارائه دهند.

دستگاه های تخصصی حفاظت DC

آرایه‌های فتوولتائیک خورشیدی، سیستم‌های ذخیره انرژی باتری، تجهیزات شارژ وسایل نقلیه الکتریکی و سایر کاربردهای انرژی ممکن است به دستگاه‌های حفاظتی طراحی شده برای ویژگی‌های الکتریکی خاص نیاز داشته باشند. به عنوان مثال، مدارهای فتوولتائیک می توانند قوس های DC پایدار را تجربه کنند، در حالی که باتری ها می توانند جریان های خطای بسیار بالایی را ارائه دهند.

یک برنامه تخصصی به طور خودکار به یک دسته شکن خاص نیاز ندارد. راه حل مناسب باید از طراحی سیستم، استانداردهای قابل اجرا، دستورالعمل های تجهیزات و ارزیابی جریان خطا ایجاد شود.

5. کلیدهای مدار DC در کجا استفاده می شوند؟

قطع کننده های مدار DC در هر جایی که برق جریان مستقیم نیاز به حفاظت کنترل شده در برابر جریان اضافه و ایزولاسیون قابل اعتماد داشته باشد استفاده می شود. شرایط عملیاتی بین برنامه ها به طور قابل توجهی متفاوت است، بنابراین یک دستگاه مناسب برای یک نصب ممکن است برای دیگری مناسب نباشد.

سیستم های فتوولتائیک خورشیدی

تاسیسات خورشیدی از حفاظت DC در مدارهای مربوط به آرایه، ترکیب کننده و اینورتر مناسب استفاده می کنند. تجهیزات انتخاب شده باید حداکثر ولتاژ سیستم، جریان خطای موجود، قرار گرفتن در معرض محیطی و الزامات خاص مدار PV را در نظر بگیرند.

ذخیره انرژی باتری

سیستم‌های باتری ممکن است جریان خطای قابل‌توجهی را ارائه دهند، به‌ویژه زمانی که چندین سلول یا ماژول باتری به صورت موازی به هم متصل شده باشند. انتخاب حفاظت باید شیمی باتری، ولتاژ سیستم، جریان اتصال کوتاه موجود، اندازه هادی، و هماهنگی با مدیریت باتری و سیستم های جداسازی را در نظر بگیرد.

اتوماسیون و کنترل صنعتی

تابلوهای کنترل صنعتی اغلب برق DC را به حسگرها، رله ها، محرک ها، کنترلرها و تجهیزات ارتباطی توزیع می کنند. حفاظت مناسب می تواند به جداسازی یک شاخه معیوب بدون قطع غیر ضروری هر دستگاه متصل کمک کند، مشروط بر اینکه طرح حفاظتی به درستی هماهنگ شده باشد.

ارتباطات و زیرساخت داده

تاسیسات مخابراتی و برخی از سیستم های زیرساخت داده از توزیع برق DC برای تجهیزات شبکه و منابع پشتیبان استفاده می کنند. الزامات در دسترس بودن بالا، جداسازی خطای قابل پیش بینی و هماهنگی تجهیزات مناسب را به ویژه مهم می کند.

وسایل نقلیه الکتریکی و زیرساخت شارژ

سیستم های وسایل نقلیه الکتریکی و تاسیسات شارژ شامل سطوح ولتاژ خاص، مشخصات جریان و الزامات ایمنی هستند. دستگاه های حفاظتی باید برای موقعیت مورد نظر خود در سیستم انتخاب شوند و باید استانداردهای قابل اجرا محصول و الزامات نصب را برآورده کنند.

6. چگونه مدار شکن DC مناسب را انتخاب می کنید؟

انتخاب یک قطع کننده مدار DC صرفاً به تطبیق درجه آمپر آن با بار نیست. خریداران باید سیستم کامل الکتریکی را ارزیابی کنند، مستندات فنی محصول را تأیید کنند و تأیید کنند که دستگاه انتخاب شده برای شرایط خطای واقعی مناسب است.

مرحله 1: ولتاژ سیستم را تأیید کنید

حداکثر ولتاژ DC را که ممکن است بریکر تجربه کند، از جمله شرایط عملیاتی و سیستم مربوطه، شناسایی کنید. ولتاژ نامی باید برای مدار کافی باشد و آرایش قطب های مجاز باید با دستورالعمل های سازنده مطابقت داشته باشد.

در برخی از طرح ها، چندین قطب را می توان به صورت سری به هم متصل کرد تا به یک رتبه بندی ولتاژ DC مشخصی دست یابد. این تنها زمانی مجاز است که به صراحت توسط سازنده پشتیبانی شود و طبق نمودار سیم کشی مشخص شده نصب شود. اتصال قطب ها به صورت سری به طور خودکار رتبه ولتاژ تایید شده دستگاه را افزایش نمی دهد.

مرحله 2: رتبه فعلی مورد نیاز را تعیین کنید

جریان پیوسته مورد انتظار را محاسبه کنید و ویژگی های بار، وسعت رسانا، دمای محیط، شرایط محفظه و کدهای الکتریکی قابل اجرا را در نظر بگیرید. بارهایی با جریان های راه اندازی قابل توجه یا گذرا نیز ممکن است به ویژگی سفر مناسب نیاز داشته باشند.

درجه بندی شکن باید از هادی ها و تجهیزات مرتبط با شرایط عملیاتی عادی محافظت کند. اگر سیم‌کشی و تجهیزات بر اساس آن رتبه‌بندی نشده باشند، صرفاً انتخاب یک درجه جریان بالاتر برای جلوگیری از خاموش شدن مزاحم می‌تواند حفاظت را به خطر بیندازد.

مرحله 3: بررسی ظرفیت قطع DC

ظرفیت شکست یکی از مهمترین مشخصاتی است که باید بررسی شود. نشان‌دهنده حداکثر جریان خطای است که یک بریکر در شرایط آزمایشی مشخص شده برای قطع کردن آن طراحی شده است.

جریان اتصال کوتاه احتمالی را در محل نصب تعیین کنید و تأیید کنید که درجه قطعی قطع کننده DC در ولتاژ و پیکربندی مورد نظر کافی است. به عنوان مثال، سیستم های باتری ممکن است به توجه خاصی نیاز داشته باشند زیرا جریان خطای موجود آنها می تواند زیاد باشد.

مرحله 4: تعداد صحیح قطب ها را انتخاب کنید

پیکربندی های یک قطبی، دو قطبی و سایر تنظیمات مدارهای مختلفی را ارائه می دهند. انتخاب صحیح به روش اتصال زمین سیستم، هادی هایی که باید جدا شوند و قوانین الکتریکی قابل اجرا بستگی دارد.

فرض نکنید که همه هادی ها باید در تمام سیستم های DC به یک شکل سوئیچ شوند. الزامات مربوط به برنامه خاص و اینکه آیا دستگاه برای ترتیب سوئیچینگ پیشنهادی تأیید شده است را تأیید کنید.

مرحله 5: ویژگی های سفر و هماهنگی را بررسی کنید

منحنی زمان-جریان سازنده و ویژگی های بار متصل را بررسی کنید. محافظ باید به اندازه کافی سریع پاسخ دهد تا از هادی ها و تجهیزات محافظت کند و در عین حال از سفرهای غیرضروری در حین کار عادی خودداری کند.

در سیستم هایی با چندین دستگاه حفاظتی، هماهنگی کمک می کند تا اطمینان حاصل شود که نزدیکترین دستگاه به خطا در صورت امکان کار می کند. انتخاب واقعی به رفتار زمان-جریان دستگاه، سطوح خطا و داده های هماهنگی سازنده بستگی دارد.

مرحله 6: شرایط محیطی را ارزیابی کنید

دما، رطوبت، گرد و غبار، لرزش، خوردگی و تهویه محفظه می تواند بر مناسب بودن و عملکرد تجهیزات الکتریکی تأثیر بگذارد. تاسیسات خورشیدی در فضای باز و محیط‌های صنعتی ممکن است به محفظه‌های مناسب، حفاظت از نفوذ و کاهش دما نیاز داشته باشند.

مرحله 7: استانداردها و اسناد را تأیید کنید

استانداردهای محصول قابل اجرا، الزامات گواهینامه، دستورالعمل های نصب و مستندات فنی را بررسی کنید. بسته به دستگاه و بازار، استانداردهای مربوطه ممکن است شامل IEC 60947-2 برای قطع کننده های مدار قابل اجرا، IEC 60898-2 برای قطع کننده های مدار AC/DC قابل اجرا، یا UL 489 برای قطع کننده های مدار قالب گیری سرپوشیده و محصولات مرتبط باشد. کاربرد بستگی به دسته بندی محصول و دامنه صدور گواهینامه دارد.

خریداران باید قبل از ثبت سفارش، برگه اطلاعات دقیق مدل، ولتاژ DC نامی، جریان نامی، ظرفیت شکست، پیکربندی قطب تایید شده، منحنی سفر و اطلاعات گواهی مربوطه را درخواست کنند.

7. خریداران باید از چه اشتباهاتی اجتناب کنند؟

بسیاری از مشکلات حفاظت مدار در طول مشخصات، تدارک، یا یکپارچه سازی سیستم به جای عملکرد عادی منشأ می گیرند. تشخیص اشتباهات رایج می تواند هزینه های غیر ضروری را کاهش دهد و قابلیت اطمینان نصب را بهبود بخشد.

انتخاب بریکر فقط بر اساس آمپر

دو دستگاه با جریان نامی یکسان ممکن است دارای رتبه بندی ولتاژ، ظرفیت های شکست، منحنی های سفر و کاربردهای مجاز متفاوتی باشند. به جای تکیه بر یک عدد، مشخصات کامل را مقایسه کنید.

استفاده از محصول فقط AC در مدار DC

رتبه بندی AC ثابت نمی کند که یک بریکر می تواند به طور ایمن DC را قطع کند. رتبه صریح DC و پیکربندی عملیاتی مجاز را در مستندات سازنده بررسی کنید.

نادیده گرفتن جریان خطای موجود

دستگاهی با ظرفیت شکست ناکافی ممکن است نتواند به طور ایمن عیب را قطع کند. این امر به ویژه در مدارهای تغذیه شده با باتری و سایر سیستم هایی که قادر به ارائه جریان اتصال کوتاه بالا هستند بسیار مهم است.

مشرف به قطب و الزامات قطبی

برخی از بریکرهای DC اتصالات حساس به قطب یا ترتیبات قطب سری خاصی را مشخص می کنند. معکوس کردن اتصالات یا تغییر پیکربندی بدون مجوز می تواند بر عملکرد وقفه تأثیر بگذارد و ایمنی را به خطر بیندازد.

عدم توجه به تغییرات سیستم در آینده

افزایش برنامه ریزی شده در ظرفیت باتری، رشته های فتوولتائیک اضافی، یا تغییرات در معماری توزیع می تواند بر ولتاژ، جریان و سطوح خطای سیستم تأثیر بگذارد. قبل از نهایی کردن مشخصات، الزامات توسعه قابل پیش‌بینی را بررسی کنید، بدون اینکه طراحی حفاظتی مناسب امروزی را جایگزینی برای محافظت در آینده کنید.

پذیرش مدارک فنی ناقص

دیتا شیت های ناقص مقایسه عینی محصولات را دشوار می کند. تیم‌های تدارکات باید اطلاعات مربوط به مدل قابل تأیید را درخواست کنند و قبل از تأیید یک محصول، هر گونه رتبه‌بندی یا جزئیات گواهینامه گمشده را روشن کنند.

8. روش های کلیدی نصب و نگهداری چیست؟

حتی یک قطع کننده مدار DC که به درستی انتخاب شده باشد ممکن است عملکرد ضعیفی داشته باشد اگر به درستی نصب نشده باشد یا در شرایط نامناسب نگهداری شود. نصب و نگهداری باید توسط پرسنل واجد شرایط مطابق با دستورالعمل های سازنده و مقررات قابل اجرا انجام شود.

بهترین روش های نصب

• منبع تغذیه را جدا کنید:قبل از کار روی مدار، مراحل قفل و تأیید تأیید شده را دنبال کنید. به یاد داشته باشید که باتری ها و ماژول های فتوولتائیک ممکن است تحت شرایط خاصی فعال بمانند.
• نمودار سیم کشی را دنبال کنید:تخصیص پایانه ها، علامت های قطبی، و هر ترتیب مشخص شده سری-قطب را رعایت کنید.
• از هادی های مناسب استفاده کنید:اندازه کابل، درجه بندی عایق، سازگاری ترمینال و آماده سازی هادی را بررسی کنید.
• اعمال گشتاور مشخص شده:پایانه ها را با گشتاور اعلام شده سازنده محکم کنید تا خطر شل شدن اتصالات و گرمای بیش از حد کاهش یابد.
• حفظ محیط زیست:بریکر را در محفظه ای مناسب با محیط نصب کنید و به الزامات تهویه و ترخیص احترام بگذارید.
• نصب کامل را تأیید کنید:قبل از روشن کردن مدار، بازرسی‌ها و آزمایش‌های مورد نیاز توسط طراحی سیستم، دستورالعمل‌های محصول و مقررات مربوطه را انجام دهید.

بازرسی روتین و عیب یابی

فواصل بازرسی باید منعکس کننده توصیه های سازنده تجهیزات، محیط عملیاتی و بحرانی بودن نصب باشد. سوابق تعمیر و نگهداری به شناسایی مشکلات مکرر کمک می کند و از جایگزینی برنامه ریزی شده پشتیبانی می کند.

• آسیب دیدگی، تغییر رنگ، خوردگی یا علائم گرمای بیش از حد را بررسی کنید.
• سوابق سفر یا هشدارهای سیستم را در جایی که عملکردهای نظارت در دسترس هستند، مرور کنید.
• به جای بازنشانی مکرر بریکر بدون شناسایی علت، سفرهای مکرر را بررسی کنید.
• اطمینان حاصل کنید که پایانه ها، ترتیبات نصب و محفظه ها در شرایط مناسب باقی می مانند.
• دستگاه های معیوب یا آسیب دیده را با محصولات دارای رتبه بندی و تاییدیه های مناسب جایگزین کنید.

قطع کننده ای که به طور مکرر خاموش می شود ممکن است به اضافه بار، اتصال کوتاه، خطای تجهیزات یا شرایط عملکرد نامناسب به درستی پاسخ دهد. یک تکنسین واجد شرایط باید قبل از بازگرداندن سیستم به سرویس علت را تعیین کند.
